Door Alfred PA7AL
De Yaesu transeivers types FT-897 en FT-857 hebben de mogelijkheid om een analoge meter aan te sluiten voor het meten van SWR/Signaal sterkte/modulatie/power/ALC/voltage. Deze meters zijn al een paar jaar op de markt verkrijgbaar. Het gaat hierbij om een betrekkelijk eenvoudig apparaatje en bestaat uit een draaispoelmeter en een instelpotmeter, dit is een projectje wat zeer goed zelf te maken is.
Na een kleine zoektocht op het web kwam ik terecht bij een zendamateur uit Engeland. Hij heeft er ook een gemaakt, compleet met een tekening van een schaalverdeling.
Ik heb een prototype gemaakt om het een en ander te testen en ik moet zeggen het werkt goed. Het is vooral erg handig bij PSK verbindingen. Ik heb de zender op SWR staan en de externe meter geeft dan mooi de PSK modulatie weer.
Wat heb je nodig
- paneelmeter van 100µh (Hope Sun PM-1)
- kastje waar de meter in past
- instelpotmeter van 100k?
- 3,5mm mono plugje
- stukje 2-aderige kabel
We moeten de originele schaal vervangen voor een op maat en passend ontwerp met de juiste waarden.
Een voorbeeld is te downloaden van de FRAG PROJECTEN-pagina.
Klik hier voor de file van de SCHAAL verdeling. Dit is een Word document met een layout van de schaal die verkleind/vergroot kan worden door met de hoeken te slepen. Deze kan worden verkleind naar de goede maat.
Hier een URL voor meer schaalverdelingen.

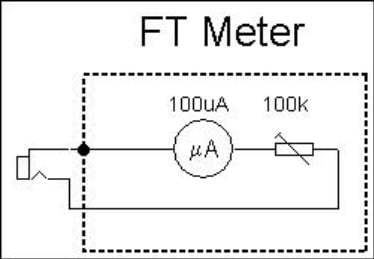

We solderen het geheel volgens bovenstaand schema in elkaar en steken de plug in het daarvoor bestemde gaatje. Dit gaatje bevindt zich bij de FT-897 aan de onderkant van de set, rechts van de VFO afstemknop.
In het YAESU menu ga je naar No-060 op de set en draai de VFO knop op FS. Zet, met de potmeter, de meter op volle schaal.(40db). Met menu optie No-060 stel je de TX aanwijzingen in en met menu No-061 de RX.
Als er belangstelling voor is, is het misschien leuk om hier een clubproject van te maken.
Ik heb bij onze adverteerder, Boonstra Elektronica, een mooi metertje gevonden voor een leuk prijsje. Als we dan dit paneelmetertje gaan gebruiken, wil ik proberen om een aantal schaalverdelingen te maken. Het is dan 1 keer het goede formaat maken en dan is het kwestie van printen en klaar.
De totale kosten zijn ongeveer € 25 (dit hangt af van het te gebruiken kastje).
Succes met de bouw en ik hoop wat van jullie knutselwerken in het clubhuis te mogen bewonderen.
